Training Cisco CCENT Part 5
1. Pendahuluan
A. Pengertian
Cisco Adalah sebuah perusahaan yang memiliki 2 bidang usaha, yaitu:
1. Pembuatan hardware dan software yang berhubungan dengan jaringan komputer
2. Dalam Pendidikan yaitu dengan Cisco Networking Academy (CNA)
B. Latar Belakang
Mengulangi dan Meringkas Materi yang Diberikan Tadi
C. Maksud dan Tujuan
Untuk lebih memahami materi yang diberikan tadi
2. Alat dan Bahan
- Laptop
- Proyektor
- Internet
3. Jangka Waktu Pelaksanaan
Jam 08:00 s/d 22:00
- Sesi Pagi 08:00 s/d 11:30
- Istirahat Jam 11:30 s/d 12:30
- Sesi Siang 12:30 s/d 16:30
- Istirahat 16:30 s/d 20:00
- Sesi Malam 20:00 s/d 22:00
- Selesai
4. Pembahasan
Bagaimana cara mengklik link di browser web mengembalikan informasi yang diinginkan hanya dalam hitungan detik? Meskipun ada banyak perangkat dan teknologi yang bekerja sama untuk memungkinkan hal ini, perangkat utamanya adalah router. Secara sederhana, router menghubungkan satu jaringan ke jaringan lain.Komunikasi antar jaringan tidak akan mungkin terjadi tanpa adanya router yang menentukan jalur terbaik menuju tujuan dan meneruskan lalu lintas ke router berikutnya sepanjang jalur itu. Router bertanggung jawab atas routing lalu lintas antar jaringan.router menghubungkan jaringan di berbagai lokasi. Ketika sebuah paket tiba di antarmuka router, router menggunakan tabel routing untuk menentukan bagaimana mencapai jaringan tujuan. Tujuan dari paket IP mungkin adalah server web di negara lain atau server email di jaringan area lokal. Adalah tanggung jawab router untuk mengirimkan paket tersebut secara efisien. Efektivitas komunikasi internetwork sangat bergantung pada kemampuan router untuk meneruskan paket dengan cara yang paling efisien.
Reach Remote Networks
Router dapat mempelajari jaringan jarak jauh dengan salah satu dari dua cara berikut:
Secara manual - Jaringan jarak jauh secara manual dimasukkan ke dalam tabel rute menggunakan rute statis.
Secara dinamis - Rute jarak jauh dipelajari secara otomatis menggunakan protokol routing dinamis.
Administrator jaringan dapat secara manual mengkonfigurasi rute statis untuk mencapai jaringan tertentu. Tidak seperti protokol routing dinamis, rute statis tidak diperbarui secara otomatis dan harus dikonfigurasi ulang secara manual kapan saja terjadi perubahan topologi jaringan.
ip route Command
Rute statis dikonfigurasi menggunakan perintah konfigurasi ip route global. Sintaks dasar untuk perintah ditunjukkan pada gambar.
Parameter berikut diperlukan untuk mengkonfigurasi perutean statis:
alamat jaringan - Alamat jaringan tujuan dari jaringan jarak jauh yang akan ditambahkan ke tabel routing, seringkali ini disebut sebagai awalan.
subnet-mask - Subnet mask, atau hanya mask, dari jaringan remote yang akan ditambahkan ke tabel routing. Subnet mask dapat dimodifikasi untuk merangkum sekelompok jaringan.
Satu atau kedua parameter berikut juga harus digunakan:
ip-address - Alamat IP dari router penghubung yang digunakan untuk meneruskan paket ke jaringan tujuan jauh. Umumnya disebut sebagai hop berikutnya.
exit-intf - Antarmuka keluar yang digunakan untuk meneruskan paket ke hop berikutnya.
Parameter jarak digunakan untuk membuat rute statis mengambang dengan menetapkan jarak administratif yang lebih tinggi daripada rute yang dipelajari secara dinamis.
Dynamic Routing Protocol Evolution
Protokol routing dinamis telah digunakan di jaringan sejak akhir 1980an. Salah satu protokol routing pertama adalah RIP. RIPv1 dirilis pada tahun 1988, namun beberapa algoritma dasar dalam protokol tersebut digunakan pada Advanced Research Projects Agency Network (ARPANET) pada awal 1969.
Seiring jaringan berkembang dan menjadi lebih kompleks, protokol routing baru muncul. Protokol RIP telah diupdate ke RIPv2 untuk mengakomodasi pertumbuhan di lingkungan jaringan. Namun, RIPv2 masih tidak berskala ke implementasi jaringan yang lebih besar saat ini. Untuk mengatasi kebutuhan jaringan yang lebih besar, dua protokol routing lanjutan dikembangkan: Open Shortest Path First (OSPF) dan Intermediate System-to-Intermediate System (IS-IS). Cisco mengembangkan Protokol Routing Gateway Interior (IGRP) dan Enhanced IGRP (EIGRP), yang juga memiliki skala yang baik dalam implementasi jaringan yang lebih besar.
Peran Switched Networks
Peran jaringan switched telah berkembang secara dramatis dalam dua dekade terakhir. Belum lama ini jaringan Layer 2 diaktifkan adalah norma. Jaringan Layer 2 terhubung dengan Ethernet dan penggunaan repeater hub untuk menyebarkan lalu lintas LAN di seluruh organisasi. Seperti ditunjukkan pada Gambar 1, jaringan telah berubah secara mendasar menjadi LAN yang diaktifkan dalam jaringan hirarkis. LAN yang diaktifkan memungkinkan lebih banyak fleksibilitas, manajemen lalu lintas, dan fitur tambahan:
Kualitas pelayanan
Keamanan tambahan
Dukungan untuk jaringan nirkabel dan konektivitas
Dukungan untuk teknologi baru, seperti layanan IP telephony dan mobilitas
Faktor bentukAda berbagai jenis switch yang digunakan dalam jaringan bisnis. Penting untuk menggunakan jenis switch yang sesuai berdasarkan kebutuhan jaringan.
Saat memilih tipe switch, perancang jaringan harus memilih antara konfigurasi tetap atau konfigurasi modular, dan stackable atau non-stackable. Pertimbangan lain adalah ketebalan saklar, yang dinyatakan dalam jumlah unit rak. Ini penting untuk switch yang dipasang di rak.
Switch Konfigurasi TetapSwitch konfigurasi tetap tidak mendukung fitur atau opsi di luar yang semula disertakan dengan peralihan (Gambar 2). Model tertentu menentukan fitur dan pilihan yang tersedia. Misalnya, saklar tetap 24-port gigabit tidak dapat mendukung port tambahan. Biasanya ada pilihan konfigurasi yang berbeda yang bervariasi dalam berapa banyak dan jenis port yang disertakan dengan switch konfigurasi tetap.Sakelar Konfigurasi ModularSakelar konfigurasi modular menawarkan fleksibilitas lebih dalam konfigurasi mereka. Sakelar konfigurasi modular biasanya dilengkapi dengan chassis ukuran berbeda yang memungkinkan pemasangan berbagai kartu garis modular (Gambar 3). Kartu garis sebenarnya berisi port. Kartu garis sesuai dengan sasis sakelar seperti kartu ekspansi masuk ke PC. Semakin besar chassis, semakin banyak modul yang bisa di support. Ada banyak ukuran chassis yang berbeda. Saklar modular dengan kartu jalur 24-port tunggal dapat memiliki kartu jalur 24-port tambahan yang terpasang untuk membawa jumlah port sebanyak 48.Switch Konfigurasi StackableSwitch konfigurasi yang bertumpuk dapat saling berhubungan menggunakan kabel khusus yang menyediakan throughput bandwidth tinggi di antara switch (Gambar 4). Teknologi Cisco StackWise memungkinkan interkoneksi hingga sembilan switch. Sakelar dapat ditumpuk satu di atas yang lain dengan kabel yang menghubungkan saklar dalam mode rantai daisy. Sakelar bertumpuk secara efektif beroperasi sebagai saklar tunggal yang lebih besar. Stackable switch diinginkan dimana toleransi kesalahan dan ketersediaan bandwidth sangat penting dan saklar modular terlalu mahal untuk diterapkan. Dengan menghubungkan silang switch bertumpuk ini, jaringan dapat pulih dengan cepat jika satu tombol gagal. Stackable switch menggunakan port khusus untuk interkoneksi. Banyak switch stackable Cisco juga mendukung teknologi StackPower, yang memungkinkan pembagian kekuasaan antar anggota stack.
5. Referensi
http://ccna2.ccnav6.com
A. Pengertian
Cisco Adalah sebuah perusahaan yang memiliki 2 bidang usaha, yaitu:
1. Pembuatan hardware dan software yang berhubungan dengan jaringan komputer
2. Dalam Pendidikan yaitu dengan Cisco Networking Academy (CNA)
B. Latar Belakang
Mengulangi dan Meringkas Materi yang Diberikan Tadi
C. Maksud dan Tujuan
Untuk lebih memahami materi yang diberikan tadi
2. Alat dan Bahan
- Laptop
- Proyektor
- Internet
3. Jangka Waktu Pelaksanaan
Jam 08:00 s/d 22:00
- Sesi Pagi 08:00 s/d 11:30
- Istirahat Jam 11:30 s/d 12:30
- Sesi Siang 12:30 s/d 16:30
- Istirahat 16:30 s/d 20:00
- Sesi Malam 20:00 s/d 22:00
- Selesai
4. Pembahasan
Bagaimana cara mengklik link di browser web mengembalikan informasi yang diinginkan hanya dalam hitungan detik? Meskipun ada banyak perangkat dan teknologi yang bekerja sama untuk memungkinkan hal ini, perangkat utamanya adalah router. Secara sederhana, router menghubungkan satu jaringan ke jaringan lain.Komunikasi antar jaringan tidak akan mungkin terjadi tanpa adanya router yang menentukan jalur terbaik menuju tujuan dan meneruskan lalu lintas ke router berikutnya sepanjang jalur itu. Router bertanggung jawab atas routing lalu lintas antar jaringan.router menghubungkan jaringan di berbagai lokasi. Ketika sebuah paket tiba di antarmuka router, router menggunakan tabel routing untuk menentukan bagaimana mencapai jaringan tujuan. Tujuan dari paket IP mungkin adalah server web di negara lain atau server email di jaringan area lokal. Adalah tanggung jawab router untuk mengirimkan paket tersebut secara efisien. Efektivitas komunikasi internetwork sangat bergantung pada kemampuan router untuk meneruskan paket dengan cara yang paling efisien.
Router dapat mempelajari jaringan jarak jauh dengan salah satu dari dua cara berikut:
Secara manual - Jaringan jarak jauh secara manual dimasukkan ke dalam tabel rute menggunakan rute statis.
Secara dinamis - Rute jarak jauh dipelajari secara otomatis menggunakan protokol routing dinamis.
Administrator jaringan dapat secara manual mengkonfigurasi rute statis untuk mencapai jaringan tertentu. Tidak seperti protokol routing dinamis, rute statis tidak diperbarui secara otomatis dan harus dikonfigurasi ulang secara manual kapan saja terjadi perubahan topologi jaringan.
ip route Command
Rute statis dikonfigurasi menggunakan perintah konfigurasi ip route global. Sintaks dasar untuk perintah ditunjukkan pada gambar.
Parameter berikut diperlukan untuk mengkonfigurasi perutean statis:
alamat jaringan - Alamat jaringan tujuan dari jaringan jarak jauh yang akan ditambahkan ke tabel routing, seringkali ini disebut sebagai awalan.
subnet-mask - Subnet mask, atau hanya mask, dari jaringan remote yang akan ditambahkan ke tabel routing. Subnet mask dapat dimodifikasi untuk merangkum sekelompok jaringan.
Satu atau kedua parameter berikut juga harus digunakan:
ip-address - Alamat IP dari router penghubung yang digunakan untuk meneruskan paket ke jaringan tujuan jauh. Umumnya disebut sebagai hop berikutnya.
exit-intf - Antarmuka keluar yang digunakan untuk meneruskan paket ke hop berikutnya.
Parameter jarak digunakan untuk membuat rute statis mengambang dengan menetapkan jarak administratif yang lebih tinggi daripada rute yang dipelajari secara dinamis.
Dynamic Routing Protocol Evolution
Protokol routing dinamis telah digunakan di jaringan sejak akhir 1980an. Salah satu protokol routing pertama adalah RIP. RIPv1 dirilis pada tahun 1988, namun beberapa algoritma dasar dalam protokol tersebut digunakan pada Advanced Research Projects Agency Network (ARPANET) pada awal 1969.
Seiring jaringan berkembang dan menjadi lebih kompleks, protokol routing baru muncul. Protokol RIP telah diupdate ke RIPv2 untuk mengakomodasi pertumbuhan di lingkungan jaringan. Namun, RIPv2 masih tidak berskala ke implementasi jaringan yang lebih besar saat ini. Untuk mengatasi kebutuhan jaringan yang lebih besar, dua protokol routing lanjutan dikembangkan: Open Shortest Path First (OSPF) dan Intermediate System-to-Intermediate System (IS-IS). Cisco mengembangkan Protokol Routing Gateway Interior (IGRP) dan Enhanced IGRP (EIGRP), yang juga memiliki skala yang baik dalam implementasi jaringan yang lebih besar.
Peran Switched Networks

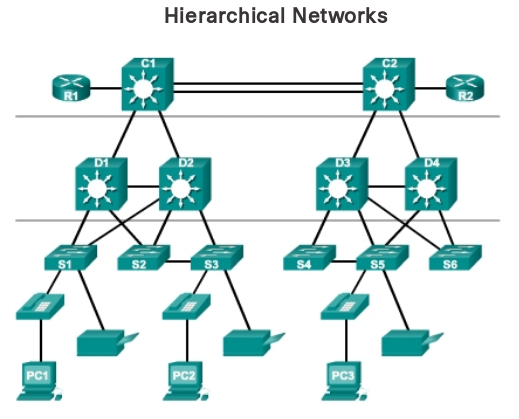

Peran jaringan switched telah berkembang secara dramatis dalam dua dekade terakhir. Belum lama ini jaringan Layer 2 diaktifkan adalah norma. Jaringan Layer 2 terhubung dengan Ethernet dan penggunaan repeater hub untuk menyebarkan lalu lintas LAN di seluruh organisasi. Seperti ditunjukkan pada Gambar 1, jaringan telah berubah secara mendasar menjadi LAN yang diaktifkan dalam jaringan hirarkis. LAN yang diaktifkan memungkinkan lebih banyak fleksibilitas, manajemen lalu lintas, dan fitur tambahan:
Kualitas pelayanan
Keamanan tambahan
Dukungan untuk jaringan nirkabel dan konektivitas
Dukungan untuk teknologi baru, seperti layanan IP telephony dan mobilitas
Faktor bentukAda berbagai jenis switch yang digunakan dalam jaringan bisnis. Penting untuk menggunakan jenis switch yang sesuai berdasarkan kebutuhan jaringan.
Saat memilih tipe switch, perancang jaringan harus memilih antara konfigurasi tetap atau konfigurasi modular, dan stackable atau non-stackable. Pertimbangan lain adalah ketebalan saklar, yang dinyatakan dalam jumlah unit rak. Ini penting untuk switch yang dipasang di rak.
Switch Konfigurasi TetapSwitch konfigurasi tetap tidak mendukung fitur atau opsi di luar yang semula disertakan dengan peralihan (Gambar 2). Model tertentu menentukan fitur dan pilihan yang tersedia. Misalnya, saklar tetap 24-port gigabit tidak dapat mendukung port tambahan. Biasanya ada pilihan konfigurasi yang berbeda yang bervariasi dalam berapa banyak dan jenis port yang disertakan dengan switch konfigurasi tetap.Sakelar Konfigurasi ModularSakelar konfigurasi modular menawarkan fleksibilitas lebih dalam konfigurasi mereka. Sakelar konfigurasi modular biasanya dilengkapi dengan chassis ukuran berbeda yang memungkinkan pemasangan berbagai kartu garis modular (Gambar 3). Kartu garis sebenarnya berisi port. Kartu garis sesuai dengan sasis sakelar seperti kartu ekspansi masuk ke PC. Semakin besar chassis, semakin banyak modul yang bisa di support. Ada banyak ukuran chassis yang berbeda. Saklar modular dengan kartu jalur 24-port tunggal dapat memiliki kartu jalur 24-port tambahan yang terpasang untuk membawa jumlah port sebanyak 48.Switch Konfigurasi StackableSwitch konfigurasi yang bertumpuk dapat saling berhubungan menggunakan kabel khusus yang menyediakan throughput bandwidth tinggi di antara switch (Gambar 4). Teknologi Cisco StackWise memungkinkan interkoneksi hingga sembilan switch. Sakelar dapat ditumpuk satu di atas yang lain dengan kabel yang menghubungkan saklar dalam mode rantai daisy. Sakelar bertumpuk secara efektif beroperasi sebagai saklar tunggal yang lebih besar. Stackable switch diinginkan dimana toleransi kesalahan dan ketersediaan bandwidth sangat penting dan saklar modular terlalu mahal untuk diterapkan. Dengan menghubungkan silang switch bertumpuk ini, jaringan dapat pulih dengan cepat jika satu tombol gagal. Stackable switch menggunakan port khusus untuk interkoneksi. Banyak switch stackable Cisco juga mendukung teknologi StackPower, yang memungkinkan pembagian kekuasaan antar anggota stack.
5. Referensi
http://ccna2.ccnav6.com
