KONFIGURASI VLAN PADA SWITCH

A. PENGERTIAN

Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. Vlan dibuat dengan menggunakan jaringan pihak ke tiga. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik. VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan kecil (subnet) berada dalam jaringan switched switched yang sama. Agar computer bisa berkomunikasi pada VLAN yang sama, setiap computer harus memiliki sebuah alamat IP dan Subnet Mask yang sesuai dengan VLAN tersebut. Switch harus dikonfigurasi dengan VLAN dan setiap port dalam VLAN harus didaftarkan ke VLAN. Sebuah port switch yang telah dikonfigurasi dengan sebuah VLAN tunggal disebut sebagai access port.

B. LATAR BELAKANG

Konfigurasi vlan pada switch

C. MAKSUD DAN TUJUAN

Memberi vlan agar bisa meremote switch

D. TAHAPAN PEKERJAAN



• Masuk ke aplikasi Paket Tracer. Ikuti langkah-langkah berikut ini!
• Konfigurasi IP Address

  Konfigurasi IP Address pada PC0 (klik PC0>Desktop>IP Configuration)





 Konfigurasi IP Address pada PC1 (klik PC1>Desktop>IP Configuration)

  Konfigurasi IP Address pada PC2(klik PC2>Desktop>IP Configuration)





 Konfigurasi IP Address pada PC3 (klik PC3>Desktop>IP Configuration)





• Konfigurasi pada Switch. Klik switch, pilih tab CLI. Tuliskan perintah berikut :
  Switch>enable
  Switch#vlan database
  Switch(vlan)#vlan 10 name A
  Switch(vlan)#vlan 20 name B
  Switch(vlan)#exit
  Switch#configure terminal
  Switch(config)#interface fastethernet 0/2
  Switch(config-if)#switchport mode access
  Switch(config-if)#switchport access vlan 10
  Switch(config-if)#interface fastethernet 0/3
  Switch(config-if)#switchport mode access
  Switch(config-if)#switchport access vlan 10
  Switch(config-if)#interface fastethernet 0/4
  Switch(config-if)#switchport mode access
  Switch(config-if)#switchport access vlan 20
  Switch(config-if)#interface fastethernet 0/5
  Switch(config-if)#switchport mode access
  Switch(config-if)#switchport access vlan 20
  Switch(config-if)#end
  Switch#configure terminal
  Switch(config)#interface fastethernet 0/1
  Switch(config-if)#switchport mode trunk
  Switch(config-if)#end
• Konfigurasi pada Router. Klik router, pilih tab CLI. Tuliskan perintah berikut :
  Router>enable
  Router#configure t
  Router(config)#interface fastethernet 0/0
  Router(config-if)#no shutdown
  Router(config-if)#interface fastethernet 0/0.1
  Router(config-subif)#encapsulation dot1Q 1
  Router(config-subif)#ip address 192.168.10.1 255.255.255.0
  Router(config-subif)#interface fastethernet 0/0.2
  Router(config-subif)#encapsulation dot1Q 10
  Router(config-subif)#ip address 192.168.1.1 255.255.255.0
  Router(config-subif)#interface fastethernet 0/0.3
  Router(config-subif)#encapsulation dot1Q 20
  Router(config-subif)#ip address 192.168.2.1 255.255.255.0
  Router(config-subif)#end
• Ping dari PC0 ke PC1 (sesama VLAN)

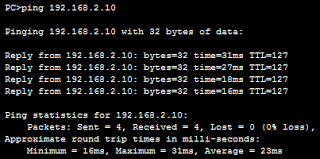

  Ping dari PC1 ke PC2 (berbeda VLAN)













E. REFERENSI

     http://ccnav6.com
